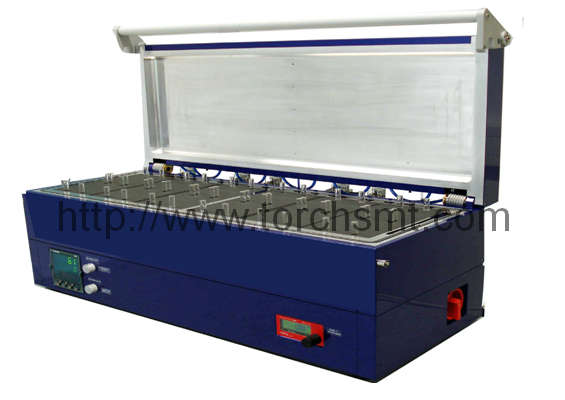

Sistemas de soldadura por reflujo moviles RSS-3X210

Cantidad:
  Modelo RSS-3X210                               Sistema de soldadura por reflujo compacto para diferentes atmósferas cómo el vacío, el ácido fórmico, etc...   Rapidez de enfriamiento excelente y controlable por enfriamiento activo hasta 120K/min y rapidez de calefacción hasta 60K/min, pequeña huella de carbono.



   RSS-3x210
   Hasta 12 láminas de silicio de 100mm de diámetro.

   • Para la soldadura sin flujo ni vacío.
   • Capacidad de vacío hasta 10-3 mbar.
   • Hasta 4 linéas de gas (1 por defecto).
   • Enfriamiento activo y rápido.
   • Interfaz USB con el PC para una programación simple.
   • 100 segmentos programables, 20 programas grabables.
   • Módulo de ácido fórmico (En opción).
   • Módulo de hidrógeno (En opción).

   Características

   • Soldadura sin flujo.
   • Perfiles de temperatura programables (Alto y bajo).
   • Grabación de los datos de procesos (.csv/.xls).
   • Software de base Windows (UniSoft).
   • 20 programas, cada uno puede contener 100 segmentos.
   • Proceso en una atmósfera de gas o de vacío.
   • Pequeña huella de carbono.

   El sistema de soldadura por reflujo RSS es desarollo para los pequeños presupuestos y los objectivos de economías de espacio. Es un útil excelente para diferentes procesos de soldadura y aplicaciones.
   Por ejemplo, la soldadura en laboratorio para todos los tipos de trabajos de desarollo y nuevos procesos de investigación, la soldadura sin flujo, chipes vueltos, conexión adhesiva, atmósfera hermética impermeable controlada, encapsulación de los emplazamientos, soldadura de aparatos de alimentación eléctrica, tratamiento por calefacción de las láminas semiconductores, proceso de láminas a células fotovoltaicas, proceso para la investigación, control de la cualidad, objectivo de investigación medioambiental y para las pequeñas pre-series y series.
   La cámara es aislada herméticamente. El tamaño de la zona de calefacción es 630*210mm para los procesos parálelos hasta 12 láminas de 100mm de diámetro cada una. La temperatura máxima es de 300°C.

   Una linéa de gas con un contador de flujo ajustable manualmente y una visualización digital (Medida eléctrica) son instaladas por defecto, hasta 4 linéas de gas adicionales son disponibles en opción. Utilizando la opción de ácido fórmico (RSS-FA), el gas transportador (por ejemplo : Nitrógeno) será enriquecido con las vapores de ácido fórmico y introducido dentro de la cámara de proceso. Este sostene la soldadura sin flujo retirando las capas de oxide de estaño de la superficie. Cómo alternativa, proponemos la opción RSS-H2 (Módulo hidrógeno), para que la utilización de hidrógeno 100% puro sea posible. Los gases estándares (Inertes) que estan utilizados son el Nitrógeno o el gas formado.

   Conectando una bomba de vacío externa apropiada, el sistema tiene una capacidad de vacío hasta 10-3 mbar.

   Las principales características son un incremento rápido de la temperatura con control de precisión con un índice de 120K/min y una rapidez de enfriamiento que puede alcanzar 60K/min (Depende del cargamento).

   El proceso es programado por un controlador interno que es proporcionado con el software Unisoft. El proceso es controlado o directamente con el controlador (Una viualización muestra el estatus en tiempo real) o por la utilización de la conexión USB para conectarse a la interfaz del ordenador. Este permite el almacenaje de un número ilimitado de programas. Una característica adicional es la elección entre la programación precisa del índice de rapidez de calefación o la temperatura blanco a alcanzar.

   Este útil es una solución con pequeños costes para varias aplicaciones y industrias. Una otra ventaja es el pequeño tamaño del aparato.

   Datos técnicos RSS-3x210




           Zona de calefacción




           210*630mm.




           Nivel de temperatura




           Hasta 300°C.




           Rapidez de calefacción




           Hasta 120K/min.




           Rapidez de enfriamiento




           Hasta 60K/min.




           Interfaz




           USB con software Unisoft.




           Controlador




           Eurotherm 2604.




           Programas




           20 programas almacenables, con 100 segmentos cada uno.




           Dimensiones




           820*630*315mm, con un mecanismo de abertura y cierre y una conexión a vacío.




           Peso de la cámara




           Aproximadamente 100Kg.




           Potencia




           18kW.




           Energía




           230V, 3 ~, +N.




           Tensión




           Max 3x32 A.




           Sistema de seguridad




           IP20.




           Temperatura




           0°C – +40°C (En operación) / -20°C – +60°C (Almacenaje).




           Humedad




           0% - 90%, no condensación.




           Altitutd de funcionamiento




           0-3000 m o 10000 ft.




       Opciones y accesorios




           RSS-FM-EL




           Linéa de gas adicional con contador de flujo ajustable manualmente y visualización digital..




           RSS-MFC




           Linéa de gas adicional con controlador de flujo de masa (Interno, máximo 2).




           RSS-MP




           Bomba de diafragma para un vacío hasta 10 mbar con manómetro.




           RSS-MPC




           Bomba de diafragma resistante químicamente para un vacío hasta 10 mbar con manómetro




           RSS-RVP




           Bomba a compuerta rotativa para un vacío hasta 10-3 mbar con filtro de aceite y manómetro..




           RSS-FA




           Módulo de ácido fórmico (Integrado a la máquina).




           RSS-H2




           Módulo de hidrógeno con contador de flujo eléctrico..




           RSS-H2S




           Aparato de seguridad hidrógeno con tapadera y captador de temperatura.




           RSS-IL




           Mecanismo de cierre automático contra aperturas no deseadas de la máquina durante el funcionamiento.




           RSS-TC




           Termopar adicional para medir en el aparito (Máximo 6 piezas), para las medidas externas.




           RSS-VM




           Sistema de medida de vacío con captador de vacío y grabación de los datos, hasta 10-3 mbar.




           RSS-WC




           Sistema de enfriamiento a agua en circuito cerrado (Autónomo).
